Giáo án Công nghệ 8 Chân trời sáng tạo (cả năm)

Giáo án Công nghệ 8 CTST

Mời thầy cô tham khảo Giáo án Công nghệ 8 sách Chân trời sáng tạo do VnDoc sưu tầm và đăng tải sau đây. Đây là tài liệu hay cho thầy cô tham khảo, phục vụ cho công việc giảng dạy trong năm học 2023 - 2024. Bộ giáo án lớp 8 môn Công nghệ được biên soạn chi tiết, theo từng bài, giúp thầy cô dễ dàng truyền tải kiến thức cho học sinh. Mời các thầy cô cùng tải về Giáo án Công nghệ 8 chương trình mới.

CHƯƠNG 1. VẼ KỸ THUẬT

BÀI 1. TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT

I. MỤC TIÊU BÀI HỌC: Sau bài học này học sinh phải:

1. Kiến thức

- Mô tả được tiêu chuẩn về khổ giấy, tỉ lệ, đường nét và ghi kích thước của bản vẽ kỹ thuật.

2. Năng lực

2.1. Năng lực công nghệ

- Nhận thức công nghệ: Nhận biết được tiêu chuẩn của bản vẽ kỹ thuật.

- Giao tiếp công nghệ: Đọc được một số thuật ngữ dùng trong bản vẽ kỹ thuật.

- Đánh giá công nghệ: Đưa ra đánh giá, nhận xét về bản vẽ kỹ thuật.

- Thiết kế kỹ thuật: Ghi kích thước của bản vẽ kỹ thuật.

2.2. Năng lực chung

- Năng lực tự chủ, tự học.

- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề liên quan đến tiêu chuẩn trình bày của bản vẽ kỹ thuật, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm

- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra.

3. Phẩm chất

- Chăm chỉ: Có ý thức vận dụng kiến thức về tiêu chuẩn trình bày bản vẽ kỹ thuật đã học vào thực tiễn cuộc sống.

- Trách nhiệm: Tích cực trong các hoạt động.

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU

1. Chuẩn bị của giáo viên

- Giấy A4. Phiếu học tập. Ảnh, power point.

2. Chuẩn bị của HS

- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm

- Học bài cũ. Đọc trước bài mới.

III. TIẾN TRÌNH DẠY HỌC

Hoạt động 1: Giới thiệu bài mới (8’)

a.Mục tiêu: Khơi gợi nhu cầu tìm hiểu về tiêu chuẩn trình bày của bản vẽ kỹ thuật

b. Nội dung: HS trả lời được câu hỏi

Để người chế tạo hiểu đúng, người thiết kế cần thể hiện ý tưởng thiết kế trên bản vẽ kĩ thuật như thế nào? (Hình 1.1)

c. Sản phẩm: Báo cáo hoạt động nhóm.

Để người chế tạo hiểu đúng, người thiết kế cần thể hiện ý tưởng thiết kế trên bản vẽ kĩ thuật một cách chính xác, đúng quy định bằng việc tuân thủ theo tiêu chuẩn về bản vẽ kĩ thuật.

d. Tổ chức hoạt động

Chuyển giao nhiệm vụ

GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi

trên trong thời gian 1 phút.

HS quan sát và tiếp nhận nhiệm vụ.

Thực hiện nhiệm vụ

HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.

Báo cáo, thảo luận

GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Kết luận và nhận định

GV nhận xét trình bày của HS.

GV chốt lại kiến thức.

GV vào bài mới: Thế nào là bản vẽ kỹ thuật? Trình bày bản vẽ kỹ thuật gồm những tiêu chuẩn gì? Để trả lời được các câu hỏi trên thì chúng ta vào bài hôm nay

HS định hình nhiệm vụ học tập.

Hoạt động 2: Hình thành kiến thức mới

Hoạt động 2.1. Tìm hiểu về bản vẽ kỹ thuật

a.Mục tiêu: Nêu được khái niệm bản vẽ kỹ thuật

b. Nội dung: Bản vẽ kỹ thuật

c. Sản phẩm: Báo cáo hoạt động nhóm và trả lời câu hỏi

d. Tổ chức hoạt động

Hoạt động của GV và HS

Nội dung cần đạt

Chuyển giao nhiệm vụ

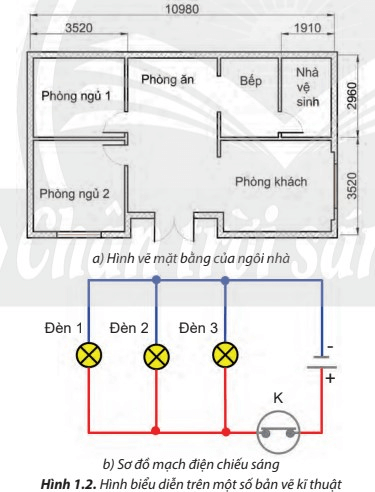

GV yêu cầu HS quan sát hình 1.2 và cho biết:

1. Mỗi trường hợp ở Hình 1.2 trình bày những thông tin gì của sản phẩm?

2. Kể tên một số lĩnh vực sử dụng bản vẽ kĩ thuật mà em biết.
GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi

trên trong thời gian 1 phút.

HS quan sát và tiếp nhận nhiệm vụ.

Thực hiện nhiệm vụ

HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.

Báo cáo, thảo luận

GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

1. - Hình 1.2.a trình bày mặt bằng tầng 1 của ngôi nhà gồm có: phòng ngủ, phòng ăn, phòng khách, bếp, nhà vệ sinh cùng với kích thước từng khu vực.

- Hình 1.2b trình bày sơ đồ mạch điện chiếu sáng có 3 bóng đèn, khóa điện, nguồn điện.

2. Một số lĩnh vực: Xây dựng, kiến trúc, chế tạo linh kiện, các ngành kĩ thuật, cơ khí, điện lực,...

Kết luận và nhận định

GV nhận xét trình bày của HS. GV chốt lại kiến thức.

HS nghe và ghi nhớ, ghi nội dung vào trong vở.

GV yêu cầu 1 HS đọc phần thông tin bổ sung(SGK-T6)

1HS đọc

HS nghe và ghi nhớ.

1.Bản vẽ kỹ thuật

Bản vẽ kỹ thuật là tài liệu kỹ thuật được trình bày dưới dạng hình vẽ, hình dạng, kích thước và yêu cầu kỹ thuật của sản phẩm.

-Bản vẽ kỹ thuật được lập theo các quy định thống nhất, được quy định trong các Tiêu chuẩn Việt Nam(TCVN) về bản vẽ kỹ thuật.

Hoạt động 2.2: Tìm hiểu tiêu chuẩn của bản vẽ kỹ thuật

a.Mục tiêu: Mô tả được tiêu chuẩn về khổ giấy, tỉ lệ, đường nét và ghi kích thước của bản vẽ kỹ thuật.

b. Nội dung: Tiêu chuẩn của bản vẽ kỹ thuật

c, Sản phẩm: Báo cáo nhóm và hoàn thành trả lời câu hỏi

d. Tổ chức hoạt động

Hoạt động của GV và HS

Nội dung cần đạt

Chuyển giao nhiệm vụ

GV đưa ra câu hỏi

1.So sánh kích thước chiều dài và chiều rộng của các khổ giấy trong bảng 1.1.

2. Quan sát hình 1.3 và hãy nhận xét các kích thước đo được trên hình biểu diễn ở mỗi trường hợp so với kích thước tương ứng của đai ốc

3. Hãy đọc bảng 1.2 và cho biết loại nét vẽ được chọn làm cơ sở để xác định chiều rộng các loại nét vẽ còn lại trên bản vẽ.

4. Dựa vào Hình 1.4, hãy cho biết mối quan hệ giữa đường gióng kích thước và đường kích thước.

5. Đường kính của đường tròn đường ghi kích thước như thế nào?

GV yêu cầu HS quan sát và thảo luận trao đổi nhóm và hoàn thành câu hỏi

HS quan sát và tiếp nhận nhiệm vụ.

Thực hiện nhiệm vụ

HS nhận nhóm, phân chia nhiệm vụ thành viên, tiến hành thảo luận nhóm và trả lời được câu hỏi trong PHT sô 1

GV theo dõi và giúp đỡ các nhóm học sinh.

Báo cáo, thảo luận

GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

1. Kích thước chiều dài khổ sau bằng chiều rộng khổ trước, diện tích khổ sau bằng một nửa diện tích khổ trước.

A0 > A1 > A2 > A3 > A4.

2. - Hình 1.3b: kích thước trên hình biểu diễn lớn gấp đôi kích thước tương ứng của đai ốc hình 1.3a

- Hình 1.3c: kích thước trên hình biểu diễn bằng kích thước tương ứng của đai ốc hình 1.3a

- Hình 1.3d: kích thước trên hình biểu diễn bằng 1/2 kích thước tương ứng của đai ốc hình 1.3a

3. Loại nét liền đậm được chọn làm cơ sở để xác định chiều rộng các loại nét vẽ còn lại trên bản vẽ.

4.

- Đường kích thước: vẽ song song với phần tử được ghi kích thước, đầu đường kích thước vẽ mũi tên.

- Đường gióng kích thước: thường kẻ vuông góc với đường kích thước và vượt qua đường kích thước khoảng 2 ~ 4 mm.

5.Kí hiệu ø được ghi trước con số kích thước của đường kính của đường tròn.

Kết luận và nhận định

GV nhận xét trình bày của HS. GV chốt lại kiến thức.

HS nghe và ghi nhớ, ghi nội dung vào trong vở.

GV yêu cầu HS đọc phần thông tin bổ sung(SGK – T8)

1 HS đọc.

HS nghe và ghi nhớ.

2.Tiêu chuẩn của bản vẽ kỹ thuật

- Khổ giấy: A0, A1, A2, A3, A4

- Tỉ lệ của bản vẽ: tỉ lệ thu nhỏ, tỉ lệ nguyên hình, tỉ lệ phóng to.

- Đường nét: nét liền đậm, nét liền mảnh, nét đứt mảnh, nét gạch chấm mảnh.

- Ghi kích thước: đường kích thước, đường gióng kích thước, chữ số kích thước

Hoạt động 3: Luyện tập

a. Mục tiêu: Củng cố kiến thức về tiêu chuẩn trình bày các bản vẽ kỹ thuật

b. Nội dung: HS tiến hành làm bài tập

c. Sản phẩm: HS các nhóm hoàn thành bài tập

d. Tổ chức thực hiện:

Tài liệu vẫn còn dài, mời thầy cô tải về tham khảo trọn bộ
