Mở đầu

Câu hỏi: Để chỉnh các dây đàn, có thể so sánh tần số âm của nhạc cụ với âm phát ra từ âm thoa có tần số xác định. Làm thế nào kiểm tra tần số âm được ghi trên âm thoa bằng dụng cụ thí nghiệm?

Bài làm

Sử dụng micro để chuyển đổi tần số âm thành tín hiệu dao động điện và dùng dao động kí để đo được tần số, chu kì, khoảng thời gian của tín hiệu dao động đó.

I. Giới thiệu dao động lí điện tử

Hoạt động:

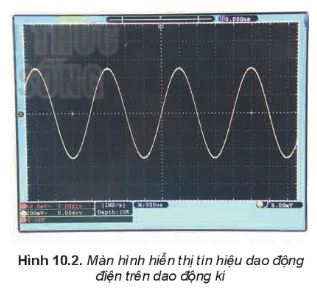

Quan sát màn hình hiển thị tín hiệu dao động điện trên dao động kí (Hình 10.2), hãy xác định tần số dao động của tín hiệu.

Bài làm

Trên màn hình ta thấy 1 chu kì có 4 ô nên T = 4 ms ⇒ f = \(\frac{1}{T}\) = \(\frac{1}{0,004}\) = 250(Hz)

II. Thực hành đo sóng âm

Hoạt động 1:

Quan sát thí nghiệm Hình 10.4. Trả lời các câu hỏi sau:

Sóng âm truyền tới động kí như thế nào?

Tại sao tần số dao động của tín hiệu đưa vào dao động kí lại bằng tần số dao động của âm thoa?

Thiết kế phương án thí nghiệm để đo tần số sóng âm với các dụng cụ thí nghiệm trên

Làm thế nào để giảm ảnh hưởng của tiếng ồn bên ngoài đến phép đo?

Bài làm

1. Sóng âm được truyền tới dao động kí thông qua micro thu

2. Vì thí nghiệm đã biến đổi dao động cơ thành dao động điện nhờ micro, đưa tín hiệu từ micro vào dao động kí điện tử, hình ảnh thu được trên màn hình của dao động kí chính là đồ thị biểu diễn dao động âm.

3. Thiết phương án thí nghiệm:

• Nối micro và bộ khuyếch đại tín hiệu vào dây đo.
• Nối dây đo vào cổng tín hiệu của dao động kí điện tử.
• Đặt TRGGER MODE ở chế độ AUTO.
• Điều chỉnh VOLTS/DIV cho tới khi thấy sóng trên màn hình.
• Đặt micro cách âm thoa một khoảng 20 cm, dùng búa cao su gõ âm thoa.

4. Thực hiện thí nghiệm trong môi trường yên tĩnh, điều chỉnh micro chỉ thu được một số âm thanh nhất định của âm thoa.

Hoạt động: So sánh tần số sóng âm đo được với tần số ghi trên âm thoa.

Bài làm

Tần số sóng âm đo được với tần số ghi trên âm thoa xấp xỉ bằng nhau.

--------------------------------------
