Vật lí 11 Kết nối tri thức bài 24: Nguồn điện
Vật lý 11 Kết nối tri thức bài 24: Nguồn điện được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải bài tập Lí 11 Kết nối tri thức. Mời các bạn cùng theo dõi bài viết dưới đây.
Mở đầu
Câu hỏi: Ta đã biết nguồn điện có khả năng cung cấp năng lượng điện để tạo ra dòng điện sử dụng trong đời sống. Vậy nguồn điện là gì? Vi sao nguồn điện có thể tạo ra dòng điện?
Bài làm
Nguồn điện là thiết bị để tạo ra và duy trì hiệu điện thế, nhằm duy trì dòng điện trong mạch. Mỗi nguồn điện đều có hai cực là cực dương (+) và cực âm (-). Hiệu điện thế giữa hai cực của nguồn điện được duy trì ngay cả khi có dòng điện chạy qua các vật dẫn nối liền giữa hai cực của nó, có nghĩa là sự tích điện khác nhau ở các cực của nguồn điện tiếp tục được duy trì.
I. Nguồn điện. Suất điện động của nguồn điện
1. Điều kiện để duy trì dòng điện
Câu hỏi: Tại sao dòng điện trong trường hợp mô tả ở Hình 24.1 chỉ tồn tại trong khoảng thời gian rất ngắn? Làm thế nào để duy trì dòng điện trong trường hợp này lâu dài?
Bài làm
Dòng điện trong trường hợp này chỉ tồn tại trong thời gian rất ngắn vì các điện tích âm di chuyển từ quả cầu tích điện âm sang quả cầu tích điện dương làm cho quả cấu trung hoà về điện. Do vậy, thời gian duy trì sự dịch chuyển điện tích xảy ra rất ngắn. Muốn duy trì, ta phải kéo dài thời gian di chuyển của điện tích âm từ quả cầu tích điện âm sang quả cầu tích điện dương.
2. Nguồn điện
3. Suất điện động của nguồn điện
II. Ảnh hưởng của điện trở trong, của nguồn điện lên hiệu điện thế giữa hai cực của nguồn
1. Điện trở trong của nguồn điện
2. Ảnh hưởng của điện trở trong của nguồn điện lên hiệu điện thế giữa hai cực của nguồn
Câu hỏi 1: Khi dùng vôn kế để đo hiệu điện thế giữa hai cực của nguồn điện thì số chỉ trên vôn kế và số vôn ghi trên nhãn của nguồn điện có mối liên hệ như thế nào? Điều đó cho biết có gì tồn tại bên trong của nguồn điện?
Bài làm
Khi dùng vôn kế để đo hiệu điện thế giữa hai cực của nguồn điện thì số chỉ trên vôn kế luôn nhỏ hơn số vốn ghi trên nhãn của nguồn điện. Điều này cho thấy bên trong nguồn đã có tiêu hao năng lượng chứng tỏ rằng bên trong nguồn có tồn tại điện trở.
Câu hỏi 2: Từ biểu thức (24.5), hãy:
1. Mô tả ảnh hưởng của điện trở trong của nguồn điện lên hiệu điện thế giữa hai cực của nguồn.
2. So sánh suất điện động và hiệu điện thế giữa hai đầu đoạn mạch.
3. Trường hợp nào thì hiệu điện thế U giữa hai cực của nguồn điện bằng suất điện động ξ của nguồn?
Bài làm
1. Điện trở trong của nguồn điện gây ra độ giảm thế (một lượng u = Ir).
2. Suất điện động của nguồn điện luôn lớn hơn và hiệu điện thế giữa hai đầu của đoạn mạch một lượng chính bằng độ giảm thể do điện trở trong của nguồn gây ra.
3. Trường hợp điện trở trong của nguồn r = 0 thì hiệu điện thế U giữa hai cực của nguồn điện bằng suất điện động của nguồn.
Câu hỏi 3: Vì sao sẽ rất nguy hiểm nếu hiện tượng đoản mạch xảy ra đối với mạng điện ở gia đình?
Bài làm
Khi xảy ra hiện tượng đoản mạch, cường độ dòng điện tăng lên quá lớn có thể làm cháy hoặc làm cháy vỏ bọc cách điện và các bộ phận khác tiếp xúc nó hoặc gần nó. Từ đó có thể gây hoả hoạn, chập cháy điện trong gia đình.
3. Bài tập luyện tập

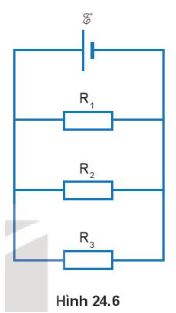

Bài tập luyện tập 1: Cho mạch điện như Hình 24.6. Suất điện động ξ = 10V, bỏ qua điện trở trong của nguồn. Các giá trị điện trở R1 = 20 Ω, R2 = 40 Ω, R3 = 50 Ω
a) Tính cường độ dòng điện chạy qua điện trở R1.
b) Tính cường độ dòng điện I chạy qua mạch chính.
Bài tập luyện tập 2: Cho mạch điện như Hình 24.7. Các giá trị điện trở R1 = 20Ω, R2 = 4Ω và R3 = 6Ω. Suất điện động của nguồn ξ = 12V, điện trở trong của nguồn r = 0,6 Ω.
a) Tính điện trở của đoạn mạch AB.
b) Tính cường độ dòng điện chạy qua các điện trở R1, R2, R3 và hiệu điện thế giữa hai đầu mỗi điện trở.
-------------------------------------
