Công nghệ 12 Cánh diều bài 22
Công nghệ 12 Cánh diều bài 22: Mạch xử lí tín hiệu trong điện tử số được chúng tôi sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải SGK Công nghệ 12 sách Cánh diều.
Bài: Mạch xử lí tín hiệu trong điện tử số

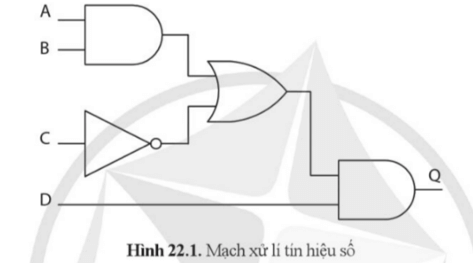

Khởi động trang 109 Công nghệ 12: Mạch xử lí tín hiệu số ở Hình 22.1 sử dụng các cổng logic nào? Tín hiệu ở đầu ra là loại tín hiệu gì?
Lời giải:
- Mạch xử lí tín hiệu số ở Hình 22.1 sử dụng các cổng logic sau:
+ Cổng AND
+ Cổng NOT
+ Cổng OR
+ Cổng AND
- Tín hiệu đầu ra Q ở dạng bit 0 và 1.
I. Mạch tổ hợp
Câu hỏi 1 trang 110 Công nghệ 12: Chức năng của mạch so sánh tín hiệu số là gì?
Lời giải:
Chức năng của mạch so sánh tín hiệu số là:
Mạch so sánh xử lí tín hiệu số có đầu ra phụ thuộc vào tổ hợp các trạng thái của đầu vào.

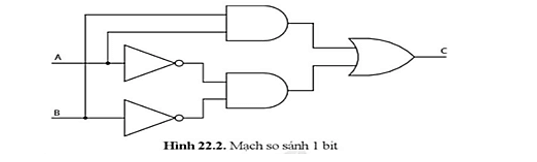

Câu hỏi 2 trang 110 Công nghệ 12: Trên mạch so sánh Hình 22.2, nếu A = 0 và B = 0 thì đầu ra của cổng logic C có kết quả như thế nào?
Lời giải:
Nếu A = 0 và B = 0 thì đầu ra của cổng logic C có kết quả là 0.
II. Mạch dãy
Câu hỏi trang 111 Công nghệ 12: Nêu nguyên lí hoạt động của mạch đếm tín hiệu số 4 bit sử dụng phần tử nhớ flip-flop
Lời giải:
Nguyên lí hoạt động của mạch đếm tín hiệu số 4 bit sử dụng phần tử nhớ flip-flop:
Flip-flop D là phân tử điện tử hoạt động với hai trạng thái đặt và xoá, thường được biểu diễn tương ứng là giá trị 1 và 0. Flip-flop D có hai đầu vào, bao gồm đầu vào dữ liệu D và đầu vào xung nhịp CLK, hai đầu ra Q và Q. Hoạt động của flip-flop D được mô tả trên bảng chân lí (Bảng 22.2) và giản đồ thời gian. Trong đó, đầu ra Q phụ thuộc vào dữ liệu ở đầu vào D và xung nhịp CLK, cụ thể Q thay đổi trạng thái theo D khi CLK chuyển từ 0 sang 1.
Luyện tập

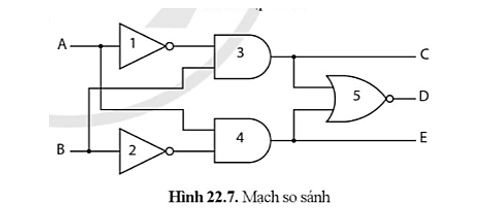

Luyện tập 1 trang 111 Công nghệ 12: Lập bảng chân lí của mạch so sánh Hình 22.7 và viết phương trình logic của các tín hiệu đầu ra C, D, E.
Lời giải:

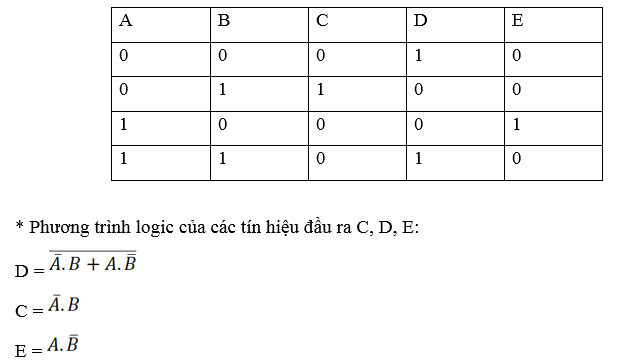

* Bảng chân lí của mạch so sánh Hình 22.7:

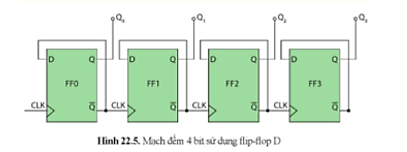

Luyện tập 2 trang 111 Công nghệ 12: Mạch đếm Hình 22.5 có giá trị đầu ra Q của từng flip-flop ở chu kì xung nhịp thứ 5-6-7 là gì? Giá trị số đếm thập phân tương ứng tại thời điểm đó lần lượt là bao nhiêu?
Lời giải:
Xác định giá trị đầu ra Q và số đếm thập phân:
- Chu kỳ xung nhịp thứ 5:
+ CLK = 1
+ Q0 = 1 (do CLK lên cao lần đầu tiên)
+ Q1 = 0 (giữ nguyên giá trị ban đầu)
+ Q2 = 0 (giữ nguyên giá trị ban đầu)
+ Q3 = 0 (giữ nguyên giá trị ban đầu)
Giá trị số đếm thập phân: 0000 (0)
- Chu kỳ xung nhịp thứ 6:
+ CLK = 1
+ Q0 = 1 (giữ nguyên giá trị)
+ Q1 = 1 (thay đổi trạng thái do Q0 chuyển từ 0 sang 1)
+ Q2 = 0 (giữ nguyên giá trị)
+ Q3 = 0 (giữ nguyên giá trị)
Giá trị số đếm thập phân: 0001 (1)
- Chu kỳ xung nhịp thứ 7:
+ CLK = 1
+ Q0 = 1 (giữ nguyên giá trị)
+ Q1 = 1 (giữ nguyên giá trị)
+ Q2 = 1 (thay đổi trạng thái do Q1 chuyển từ 0 sang 1)
+ Q3 = 0 (giữ nguyên giá trị)
Giá trị số đếm thập phân: 0010 (2)
Vậy ta có:
Giá trị đầu ra Q của từng flip-flop: | Giá trị số đếm thập phân tương ứng: |
- Chu kỳ 5: Q0 = 1, Q1 = 0, Q2 = 0, Q3 = 0 - Chu kỳ 6: Q0 = 1, Q1 = 1, Q2 = 0, Q3 = 0 - Chu kỳ 7: Q0 = 1, Q1 = 1, Q2 = 1, Q3 = 0 | - Chu kỳ 5: 0000 (0) - Chu kỳ 6: 0001 (1) - Chu kỳ 7: 0010 (2) |
Vận dụng
Vận dụng trang 111 Công nghệ 12: Tìm hiểu ứng dụng của mạch xử lí tín hiệu số xung quanh em.
Lời giải:
Ứng dụng của mạch xử lí tín hiệu số xung quanh em:
Thiết bị | Ứng dụng |
Thiết bị di động | Điện thoại thông minh, máy tính bảng, đồng hồ thông minh sử dụng DSP để xử lý âm thanh, hình ảnh, video, điều khiển cảm ứng, v.v. |
Thiết bị âm thanh | Loa, tai nghe, dàn âm thanh sử dụng DSP để khuếch đại âm thanh, lọc nhiễu, tạo hiệu ứng âm thanh vòm, v.v. |
