Công nghệ 12 Cánh diều bài 7

Mạng điện hạ áp dùng trong sinh hoạt

Giải bài tập Công nghệ lớp 12 bài 7: Mạng điện hạ áp dùng trong sinh hoạt sách Cánh diều hay, ngắn gọn sẽ giúp học sinh dễ dàng trả lời câu hỏi trong chương trình từ đó học tốt môn Công nghệ lớp 12.

Bài: Mạng điện hạ áp dùng trong sinh hoạt

I. Khái niệm mạng điện hạ áp dùng trong sinh hoạt
II. Sơ đồ mạng điện hạ áp dùng trong sinh hoạt
III. Các thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt

Khởi động trang 33 Công nghệ 12: Em hãy cho biết các thiết bị điện và một số thông số kĩ thuật của mạng điện hạ áp trong sinh hoạt.

Lời giải:

Các thiết bị điện và một số thông số kĩ thuật của mạng điện hạ áp trong sinh hoạt:

- Aptomat (CB)

- Cầu dao (Sw)

- Ổ cắm điện

- Phích cắm điện

- Dây điện

- Đèn điện

- Quạt điện

I. Khái niệm mạng điện hạ áp dùng trong sinh hoạt

Câu hỏi trang 33 Công nghệ 12: Mạng điện hạ áp dùng trong sinh hoạt có đặc điểm gì và được cung cấp từ đâu?

Lời giải:

- Đặc điểm của mạng điện hạ áp dùng trong sinh hoạt: là mạng điện ba pha bốn dây có điện áp 380/220 V cung cấp điện cho một khu vực dân cư hay các tòa nhà chung cư cao tầng.

- Mạng điện hạ áp dùng trong sinh hoạt được cung cấp từ: một máy biến áp từ lưới điện phân phối 22 kV hoặc 35 kV.

II. Sơ đồ mạng điện hạ áp dùng trong sinh hoạt

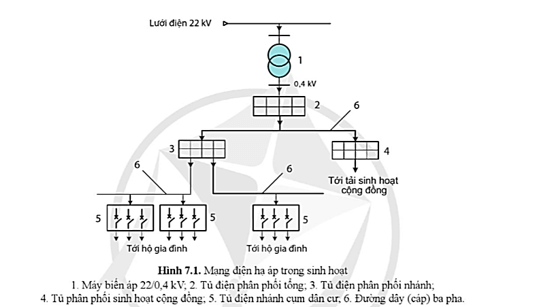

Câu hỏi trang 33 Công nghệ 12: Quan sát Hình 7.1, trình bày sơ đồ và hoạt động của mạng điện hạ áp dùng trong sinh hoạt.

Lời giải:

* Sơ đồ của mạng điện hạ áp dùng trong sinh hoạt:

- Máy biến áp

- Tủ điện phân phối tổng

- Tủ điện phân phối nhánh

- Tủ phân phối sinh hoạt cộng đồng

- Tủ điện nhánh cụm dân cư

- Đường dây ba pha

* Hoạt động của mạng điện hạ áp:

- Điện năng từ nguồn điện được hạ áp xuống 0,4 kV bởi máy biến áp.

- Điện 0,4 kV được phân phối đến các tủ phân phối nhánh (BDB) qua MSB.

- BDB phân phối điện đến các tủ phân phối tầng (TPD) hoặc trực tiếp đến các phụ tải.

- TPD phân phối điện đến các căn hộ hoặc khu vực cụ thể trong tòa nhà.

- Điện năng được sử dụng bởi các phụ tải như động cơ, đèn chiếu sáng, ổ cắm điện và các thiết bị điện khác.

- Thiết bị bảo vệ theo dõi dòng điện và điện áp trong hệ thống. Nếu xảy ra sự cố như quá tải, ngắn mạch hoặc rò điện, thiết bị bảo vệ sẽ tự động ngắt mạch để bảo vệ thiết bị và người sử dụng.

III. Các thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt

Câu hỏi trang 35 Công nghệ 12: Trình bày thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt.

Lời giải:

Thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt:

Thông số	Nội dung
Điện áp	220V/110V hoặc 380V/220V, tần số 50 Hz
Dòng điện	Phụ thuộc vào công suất tiêu thụ, chịu được quá tải trong thời gian ngắn, cắt đứt dòng điện ngắn mạch.
Tiết diện dây dẫn	Phù hợp với dòng điện và chiều dài dây dẫn.
Kháng điện	Thấp để giảm hao hụt điện áp và tổn hao công suất.
Hệ thống tiếp địa	Đảm bảo an toàn cho người sử dụng và bảo vệ thiết bị.
Thiết bị bảo vệ	Lắp đặt phù hợp để bảo vệ hệ thống điện.

Luyện tập

Luyện tập trang 35 Công nghệ 12: Vẽ sơ đồ mạng điện hạ áp cấp điện cho một chung cư gồm: một máy biến áp 22/0,4 kV, một tủ điện phân phối tổng, hai tủ điện phân phối nhánh, một tủ điện phân phối cấp cho sinh hoạt cộng đồng. Mỗi tủ điện phân phối nhánh cấp cho một mạch đường dây ba pha riêng

Lời giải:

Sơ đồ mạng điện hạ áp cấp điện cho một chung cư:

* BDB1, BDB2: Tủ điện phân phối nhánh

* TPD-CC: Tủ điện phân phối sinh hoạt cộng đồng

* Mạch 1, Mạch 2: Mạch đường dây ba pha

Vận dụng

Vận dụng trang 35 Công nghệ 12: Tìm hiểu cấu trúc lưới điện hạ áp cung cấp điện cho khu phố hoặc thôn, xã nơi gia đình em đang sinh sống.

Lời giải:

Cấu trúc lưới điện hạ áp cung cấp điện cho khu phố hoặc thôn, xã nơi gia đình em đang sinh sống gồm:

Cấu trúc	Nội dung
Trạm biến áp	Nhận điện áp cao từ lưới điện truyền tải và hạ áp xuống điện áp thấp (thường là 400V hoặc 230V) phù hợp cho phân phối đến khách hàng dân dụng và thương mại.
Cáp cấp điện chính	Đây là những cáp điện trên cao hoặc ngầm chính mang điện từ trạm biến áp đến các điểm phân phối chính, còn được gọi là nút phân phối chính. Chúng thường có máy biến áp để giảm điện áp xuống mức thấp hơn nữa cho phân phối thứ cấp.
Điểm phân phối chính (Nút phân phối chính)	Đây là các điểm giao nhau nơi các cáp cấp điện chính kết nối với các cáp cấp điện thứ cấp. Chúng thường có máy biến áp để giảm điện áp xuống mức thấp hơn nữa cho phân phối thứ cấp.
Cáp cấp điện thứ cấp	Đây là những cáp nhỏ hơn mang điện từ các điểm phân phối chính đến máy biến áp phân phối thứ cấp.
Máy biến áp phân phối thứ cấp	Những máy biến áp này tiếp tục giảm điện áp xuống điện áp sử dụng cuối cùng, thường là 240V hoặc 120V, phù hợp cho sử dụng trong nhà ở và doanh nghiệp.
Cáp điện chính thứ cấp	Đây là những cáp điện áp thấp kết nối máy biến áp phân phối thứ cấp với các điểm hạ dịch vụ khách hàng hoặc lối vào dịch vụ cá nhân.
Điểm hạ dịch vụ khách hàng hoặc lối vào dịch vụ cá nhân	Đây là những dây điện trên cao hoặc ngầm kết nối cáp điện chính thứ cấp với đồng hồ và bảng điện của từng khách hàng.
