Câu hỏi 1 trang 54 Công nghệ 12: Vẽ và mô tả cấu trúc hệ thống điện trong gia đình?
Lời giải:

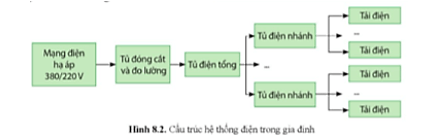

- Cấu trúc hệ thống điện trong gia đình:
- Mô tả cấu trúc hệ thống điện trong gia đình:
+ Tủ đóng cắt và đo lường.
+ Tủ điện tổng
+ Tủ điện nhánh
+ Tải điện
Câu hỏi 2 trang 54 Công nghệ 12: Vì sao cần chọn dây dẫn, cáp điện có tiết diện lớn hơn tiết diện tính toán?
Lời giải:
Cần chọn dây dẫn, cáp điện có tiết diện lớn hơn tiết diện tính toán để đảm bảo an toàn.
Câu hỏi 3 trang 54 Công nghệ 12: Nêu cách xác định và lựa chọn thông số kĩ thuật cho aptomat.
Lời giải:
Cách xác định và lựa chọn thông số kĩ thuật cho aptomat:
- Aptomat một cực: đóng cắt dây pha.
- Aptomat hai cực: đóng cắt đồng thời cả dây pha và dây trung tính
Câu hỏi 4 trang 54 Công nghệ 12: Aptomat một cực được lắp trên dây pha hay dây trung tính? Vì sao?
Lời giải:
Aptomat một cực được lắp trên dây pha
Câu hỏi 5 trang 54 Công nghệ 12: Vẽ sơ đồ nguyên lí hệ thống điện cấp điện cho một phòng gồm: một aptomat, hai ổ cắm, hai bóng đèn được điều khiển bằng hai công tắc.
Lời giải:

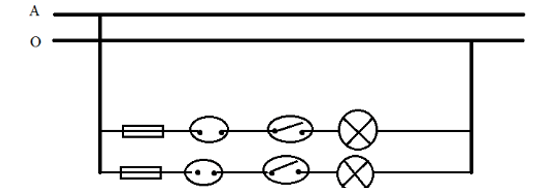

Sơ đồ nguyên lí:
Câu hỏi 6 trang 54 Công nghệ 12: Vận dụng kiến thức đã học, hãy thiết kế sơ đồ lắp đặt mạch điều khiển đèn chiếu sáng dùng hai công tắc ba cực điều khiển một đèn cho phòng ngủ trong gia đình của mình (một công tắc tại cửa phòng; một công tắc gần vị trí giường ngủ).
Lời giải:

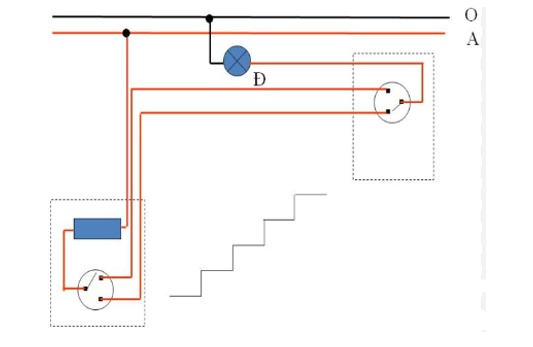

Sơ đồ lắp đặt:
Câu hỏi 7 trang 54 Công nghệ 12: Tính chọn dây dẫn và aptomat cho điều hòa không khí có công suất tiêu thụ 1 200 W, điện áp 220 V, cos φ = 0,8. Cho J = 4,5 A/mm2.
Lời giải:
* Xác định dòng điện:
- Công suất: P = 1 200 W
- Điện áp: U = 220 V
- Hệ số công suất: cosφ = 0,8
- Dòng điện: I = P / (U . cosφ) = 1 200 W / (220 V . 0,8) = 6,82A
* Chọn tiết diện dây dẫn:
- Mật độ dòng điện: J = 4,5 A/mm²
- Tiết diện dây dẫn: S = I / J = 6,82A / 4,5 A/mm² = 1,52 mm²
Chọn dây dẫn có tiết diện lớn hơn hoặc bằng 1,52 mm².
* Chọn aptomat:
- Dòng điện định mức của aptomat: I ≥ 1,25 . I = 1,25 . 6,82 A ≈ 8,53 A
- Chọn aptomat có dòng điện định mức lớn hơn hoặc bằng 8,53 A.
