Công nghệ 12 Cánh diều bài: Ôn tập chủ đề 8

VnDoc xin giới thiệu bài Công nghệ 12 Cánh diều bài: Ôn tập chủ đề 8 được chúng tôi sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải SGK Công nghệ 12 sách Cánh diều.

Bài: Ôn tập chủ đề 8

Câu hỏi 1 trang 115 Công nghệ 12: Nêu hai đặc trưng của tín hiệu số.

Lời giải:

Đặc trưng của tín hiệu số:

- Bit (Binary digit)

- Tốc độ bit (R).

Câu hỏi 2 trang 115 Công nghệ 12: Trong mạch so sánh tín hiệu số 1 bit, đầu ra có thể có các giá trị nào?

Lời giải:

Trong mạch so sánh tín hiệu số 1 bit, đầu ra có thể có các giá trị 0 hoặc 1

Câu hỏi 3 trang 115 Công nghệ 12: Nêu hai cách mô tả hoạt động của cổng logic.

Lời giải:

Hai cách mô tả hoạt động của cổng logic:

Hoạt động cổng logic

Nội dung

Hàm logic

Là biểu thức thể hiện phép toán logic đối với một hoặc nhiều biến số.

Bảng chân lí

Thể hiện tất cả các trạng thái của tín hiệu đầu vào và kết quả ở đầu ra tương ứng.

Câu hỏi 4 trang 115 Công nghệ 12: Cổng AND sẽ cho kết quả ở đầu ra như thế nào nếu các đầu vào A và B đều có giá trị 0?

Lời giải:

Cổng AND sẽ cho kết quả ở đầu ra là 0 nếu các đầu vào A và B đều có giá trị 0

Câu hỏi 5 trang 115 Công nghệ 12: Đầu ra của cổng OR có giá trị 1 trong những trường hợp nào?

Lời giải:

Đầu ra của cổng OR có giá trị 1 trong 3 trường hợp:

- TH 1: A = 0 và B = 1

- TH 2: A = 1 và B = 1

- TH 3: A = 1 và B = 0

Câu hỏi 6 trang 115 Công nghệ 12: Nếu cổng NAND có 3 đầu vào thì có bao nhiêu tổ hợp trạng thái của đầu vào? Lập bảng chân lí của cổng NAND với 3 đầu vào A, B và C.

Lời giải:

- Nếu cổng NAND có 3 đầu vào thì có 7 tổ hợp trạng thái của đầu vào.

- Bảng chân lí của cổng NAND với 3 đầu vào A, B và C:

A

B

C

Q

0

0

0

1

0

0

1

1

0

1

0

1

0

1

1

1

1

0

0

1

1

0

1

1

1

1

1

0

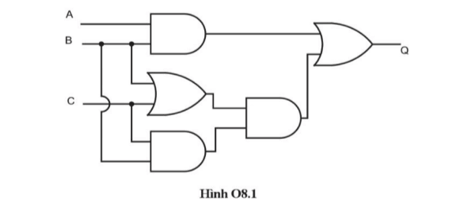

Câu hỏi 7 trang 115 Công nghệ 12: Nêu tên các cổng logic được sử dụng trong mạch tổ hợp ở Hình O8.1

Nêu tên các cổng logic được sử dụng trong mạch tổ hợp ở Hình O8.1

Lời giải:

Các cổng logic được sử dụng trong mạch tổ hợp ở Hình O8.1:

- Cổng AND

- Cổng OR

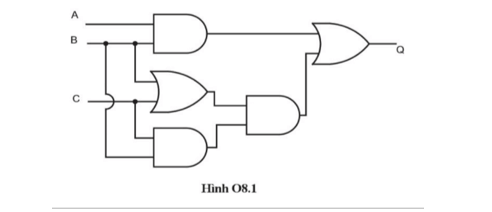

Câu hỏi 8 trang 115 Công nghệ 12: Lập bảng chân lí của mạch tổ hợp ở Hình O8.1.

Lập bảng chân lí của mạch tổ hợp ở Hình O8.1 trang 115 Công nghệ 12

Lời giải:

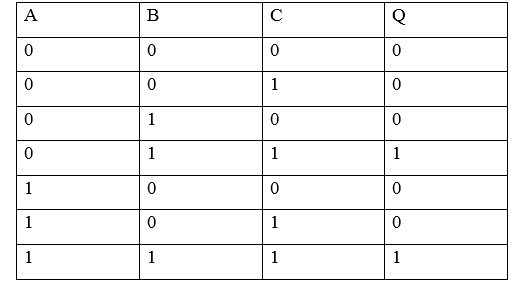

Bảng chân lí của mạch tổ hợp ở Hình O8.1:

Lập bảng chân lí của mạch tổ hợp ở Hình O8.1 trang 115 Công nghệ 12

>>> Bài tiếp theo: Công nghệ 12 Cánh diều bài 24

Như vậy VnDoc đã giới thiệu các bạn tài liệu Giải SGK Công nghệ lớp 12 bài: Ôn tập chủ đề 8. Mời các bạn tham khảo thêm tài liệu: Trắc nghiệm Công nghệ 12, Công nghệ 12 Kết nối tri thức, Tài liệu học tập lớp 12.
