Công nghệ 12 Cánh diều bài 21
Chúng tôi xin giới thiệu bài Công nghệ 12 Cánh diều bài 21: Khái niệm về điện tử số và các cổng logic cơ bản được VnDoc sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải SGK Công nghệ 12 sách Cánh diều.
Bài: Khái niệm về điện tử số và các cổng logic cơ bản

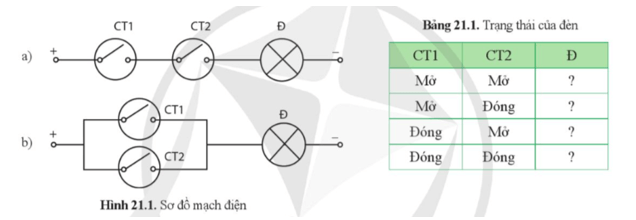

Khởi động trang 105 Công nghệ 12: Quan sát Hình 21.1 và lập bảng trạng thái theo mẫu ở Bảng 21.1
Lời giải:
a) Lập bảng trạng thái:
|
CT1 |
CT2 |
Đ |
|
Mở |
Mở |
Bật |
|
Mở |
Đóng |
Tắt |
|
Đóng |
Mở |
Tắt |
|
Đóng |
Đóng |
Tắt |
b) Lập bảng trạng thái
|
CT1 |
CT2 |
Đ |
|
Mở |
Mở |
Bật |
|
Mở |
Đóng |
Bật |
|
Đóng |
Mở |
Bật |
|
Đóng |
Đóng |
Tắt |
I. Khái niệm về tín hiệu số
Câu hỏi 1 trang 105 Công nghệ 12: Tín hiệu số có đặc điểm gì?
Lời giải:
Đặc điểm của tín hiệu số:
- Là một chuỗi tín hiệu rời rạc có biên độ không đổi trong một khoảng thời gian nhất định.
- Thường được biểu diễn dưới dạng các mức điện áp theo thời gian.

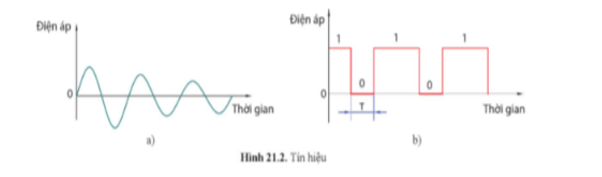

Câu hỏi 2 trang 105 Công nghệ 12: Cho biết các loại tín hiệu trên Hình 21.2.
Lời giải:
Các loại tín hiệu trên Hình 21.2:
|
Hình |
Tín hiệu |
|
a |
Tín hiệu dạng hình sin |
|
b |
Tín hiệu dạng bit 0,1 |
Câu hỏi trang 106 Công nghệ 12: Hãy cho biết khoảng thời gian kéo dài của một bit ở Hình 21.3a và Hình 21.3b.
Lời giải:
- Khoảng thời gian kéo dài của một bit ở Hình 21.3a:
t = 1/6 s
- Khoảng thời gian kéo dài của một bit ở Hình 21.3b:
t = 1/12 s
II. Một số cổng logic cơ bản
Câu hỏi 1 trang 106 Công nghệ 12: Trình bày vai trò của cổng logic.
Lời giải:
Vai trò của cổng logic là: thực hiện các phép toán logic đối với một hoặc nhiều tín hiệu số dạng nhị phân ở đầu vào và chỉ có một đầu ra.
Câu hỏi 2 trang 106 Công nghệ 12: Hoạt động của cổng logic thường được mô tả như thế nào?
Lời giải:
Hoạt động của các cổng logic thường được mô tả dưới dạng các hàm logic và bảng chân lí. Hàm logic là biểu thức thể hiện phép toán logic đối với một hoặc nhiều biến số. Bảng chân lí thể hiện tất cả các trạng thái của tín hiệu đầu vào và kết quả ở đầu ra tương ứng.

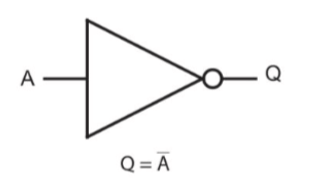

Câu hỏi 1 trang 106 Công nghệ 12: Vẽ và nêu chức năng của cổng NOT.
Lời giải:
- Vẽ cổng NOT
- Chức năng của cổng NOT:
Cổng NOT thực hiện phép logic "đảo" đối với đầu vào.
Câu hỏi 2 trang 106 Công nghệ 12: Nếu đầu vào A có giá trị 1 thì sau khi qua cổng NOT thì đầu ra Q có giá trị là bao nhiêu?
Lời giải:
Nếu đầu vào A có giá trị 1 thì sau khi qua cổng NOT thì đầu ra Q có giá trị là 0

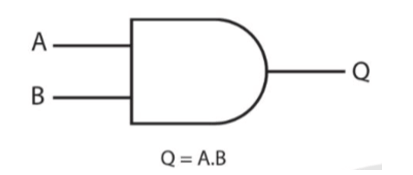

Câu hỏi 1 trang 107 Công nghệ 12: Vẽ và nêu chức năng của cổng AND.
Lời giải:
- Vẽ cổng AND:
- CHức năng của cổng AND:
Cổng AND thực hiện phép logic "và" đối với hai đầu vào A và B
Câu hỏi 2 trang 107 Công nghệ 12: Nếu đầu vào A = 1, B = 1, sau khi qua cổng AND thì đầu ra Q có giá trị là bao nhiêu?
Lời giải:
Nếu đầu vào A = 1, B = 1, sau khi qua cổng AND thì đầu ra Q có giá trị là 1

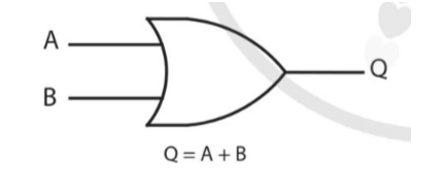

Câu hỏi 1 trang 107 Công nghệ 12: Vẽ và nêu chức năng của cổng OR.
Lời giải:
- Vẽ cổng OR:
- Chức năng cổng OR:
Cổng OR thực hiện phép logic "hoặc" đối với hai đầu vào A và B và đưa kết quả tới đầu ra Q
Câu hỏi 2 trang 107 Công nghệ 12: Nếu đầu vào A = 1, B = 0, sau khi qua cổng OR thì Q có giá trị là bao nhiêu?
Lời giải:
Nếu đầu vào A = 1, B = 0, sau khi qua cổng OR thì Q có giá trị là 0

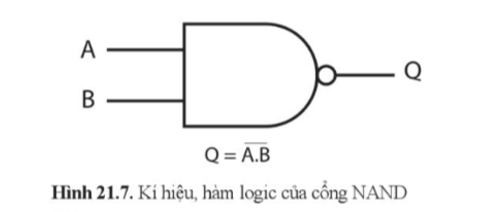

Câu hỏi 1 trang 107 Công nghệ 12: Vẽ và nêu chức năng của cổng NAND.
Lời giải:
- Vẽ cổng NAND:
- Chức năng của cổng NAND:
Cổng NAND thực hiện phép logic "và đảo" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q
Câu hỏi 2 trang 107 Công nghệ 12: Giá trị đầu ra Q của cổng ra NAND là bao nhiêu nếu đầu vào A = 1, B = 0?
Lời giải:
Giá trị đầu ra Q của cổng ra NAND là 1 nếu đầu vào A = 1, B = 0

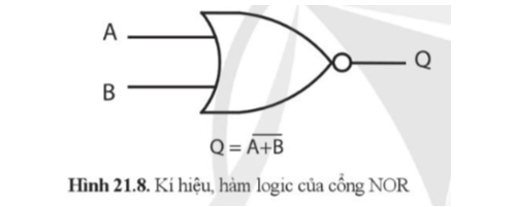

Câu hỏi 1 trang 108 Công nghệ 12: Vẽ và nêu chức năng của cổng NOR
Lời giải:
- Vẽ cổng NOR:
- Chức năng cổng NOR:
Cổng NOR thực hiện phép logic "hoặc đảo" đối với hai đầu vào A và B, đưa kết quả tới đầu ra Q
Câu hỏi 2 trang 108 Công nghệ 12: Giá trị đầu ra Q của cổng ra NOR là bao nhiêu nếu đầu vào A = 1, B = 0?
Lời giải:
Giá trị đầu ra Q của cổng ra NOR là 0 nếu đầu vào A = 1, B = 0
Luyện tập
Luyện tập 1 trang 108 Công nghệ 12: Cho một mạch logic như Hình 21.9
Em hãy cho biết trong mạch này sử dụng các cổng logic cơ bản nào.
Lời giải:
Trong mạch logic sử dụng các cổng:
- Cổng OR
- Cổng NOT
- Cổng NOR
- Cổng AND
Luyện tập 2 trang 108 Công nghệ 12: Cho một mạch logic như Hình 21.9.
Hãy lập bảng chân lí cho mạch logic.
Lời giải:
Bảng chân lí cho mạch logic:
|
A |
B |
C |
D |
Q |
|
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
1 |
|
0 |
0 |
1 |
0 |
0 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
0 |
0 |
0 |
|
0 |
1 |
0 |
1 |
0 |
|
0 |
1 |
1 |
1 |
0 |
|
1 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
1 |
0 |
|
1 |
0 |
1 |
1 |
0 |
|
1 |
1 |
1 |
1 |
0 |
Vận dụng
Vận dụng trang 108 Công nghệ 12: Tìm hiểu một số mạch logic sử dụng các cổng logic cơ bản.
Lời giải:
Một số mạch logic sử dụng các cổng logic cơ bản:
|
Mạch logic |
Ứng dụng |
|
Mạch AND |
sử dụng trong bộ so sánh mật khẩu để đảm bảo cả hai mật khẩu được nhập chính xác thì mới mở khóa thiết bị. |
|
Mạch OR |
sử dụng trong hệ thống báo thức để kích hoạt báo động khi có bất kỳ cửa nào bị mở. |
>>> Bài tiếp theo: Công nghệ 12 Cánh diều bài 22
Như vậy VnDoc đã giới thiệu các bạn tài liệu Giải SGK Công nghệ lớp 12 bài 21:Khái niệm về điện tử số và các cổng logic cơ bản. Mời các bạn tham khảo thêm tài liệu: Trắc nghiệm Công nghệ 12, Công nghệ 12 Kết nối tri thức, Tài liệu học tập lớp 12.
