Công nghệ 12 Cánh diều bài 24
Với nội dung bài Giải bài tập Công nghệ lớp 12 bài 24: Khái quát về vi điều khiển sách Cánh diều hay, ngắn gọn sẽ giúp học sinh dễ dàng trả lời câu hỏi trong chương trình học từ đó học tốt môn Công nghệ lớp 12.
Bài: Khái quát về vi điều khiển

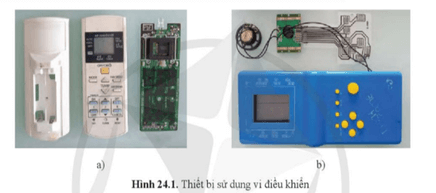

Khởi động trang 116 Công nghệ 12: Em hãy nêu vai trò của vi điều khiển trong các thiết bị ở Hình 24.1
Lời giải:
Vai trò của vi điều khiển trong các thiết bị ở Hình 24.1:
- Quản lý và điều khiển các chức năng
- Xử lí tín hiệu
- Tương tác với người dùng
I. Khái niệm chung
Câu hỏi 1 trang 116 Công nghệ 12: Trình bày khái niệm vi điều khiển
Lời giải:
Vi điều khiển ( VĐK ): là một mạch tích hợp (IC) có thể lập trình được để thực hiện các chức năng tính toán và điều khiến cho một mục đích sử dụng cụ thể.
Câu hỏi 2 trang 116 Công nghệ 12: Vi điều khiển được phân loại như thế nào?
Lời giải:
Phân loại vi điều khiển :
Phân loại |
Các vi điều khiển |
Dựa trên độ rộng dữ liệu |
- Vi điều khiển 8 bit - Vi điều khiển 16 bit - Vi điều khiển 32 bit |
Họ vi điều khiển |
- 8051 - PIC - AVR - ARM |
Câu hỏi trang 117 Công nghệ 12: Vi điều khiển thường được ứng dụng ở đâu? Lấy ví dụ minh hoạ.
Lời giải:
Ứng dụng của vi điều khiển và ví dụ minh họa:
Ứng dụng |
Ví dụ |
Điện tử tiêu dùng |
- Điều hòa - Máy giặt |
Ô tô |
- ABS - Hệ thống giải trí |
Y tế |
- Máy đo huyết áp |
II. Sơ đồ chức năng của vi điều khiển
Câu hỏi trang 118 Công nghệ 12: Giải thích chức năng từng thành phần trong sơ đồ chức năng của vi điều khiển.
Lời giải:
Chức năng từng thành phần trong sơ đồ chức năng của vi điều khiển:
Thành phần |
Chức năng |
Bộ xử lý (CPU) |
- Nạp lệnh từ bộ nhớ chương trình. - Giải mã các lệnh và thực hiện các phép toán và logic. - Lưu trữ các kết quả trong bộ nhớ dữ liệu. - Gửi tín hiệu đến các thành phần khác của vi điều khiển . |
Bộ nhớ |
- Lưu trữ chương trình và dữ liệu của vi điều khiển . - Cung cấp cho CPU dữ liệu và lệnh cần thiết để thực thi chương trình. - Lưu trữ các kết quả của các phép toán và logic do CPU thực hiện. |
Cổng vào/ra (I/O) |
- Nhận dữ liệu từ các thiết bị ngoại vi bên ngoài như cảm biến, nút nhấn, v.v. - Gửi dữ liệu đến các thiết bị ngoại vi bên ngoài như đèn LED, màn hình, v.v. - Cho phép vi điều khiển tương tác với thế giới bên ngoài. |
Luyện tập

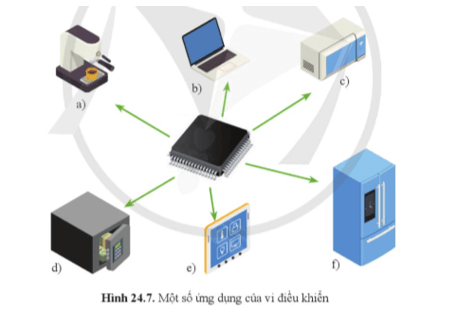

Luyện tập trang 119 Công nghệ 12: Quan sát hình 24.7 và cho biết ứng dụng của vi điều khiển
Lời giải:
Ứng dụng của vi điều khiển :
Thiết bị |
Ứng dụng |
Máy tính xách tay |
Vi điều khiển có thể được sử dụng để điều khiển nguồn điện, quạt làm mát, bàn phím, màn hình và các thiết bị khác trong máy tính xách tay. |
Máy pha cà phê |
Vi điều khiển có thể được sử dụng để điều khiển thời gian pha cà phê, nhiệt độ nước và lượng cà phê được sử dụng. |
Két an toàn |
Vi điều khiển có thể được sử dụng để điều khiển hệ thống khóa, hệ thống báo động và các tính năng bảo mật khác của két an toàn. |
Tủ lạnh |
Vi điều khiển có thể được sử dụng để điều khiển nhiệt độ bên trong tủ lạnh, ánh sáng bên trong và máy nén. |
Lò vi sóng |
Vi điều khiển có thể được sử dụng để điều khiển thời gian nấu, công suất nấu và các chức năng khác của lò vi sóng. |
Vận dụng
Vận dụng trang 119 Công nghệ 12: Quan sát các thiết bị điện, điện tử trong gia đình và cho biết các thiết bị nào có sử dụng vi điều khiển . Chức năng của các vi điều khiển đó
Lời giải:
Các thiết bị nào có sử dụng vi điều khiển và chức năng của các vi điều khiển:
Thiết bị |
Chức năng |
Máy giặt |
Vi điều khiển điều khiển chu trình giặt, bao gồm thời gian giặt, lượng nước, tốc độ quay và nhiệt độ nước. |
Máy sấy quần áo |
Vi điều khiển điều khiển thời gian sấy, nhiệt độ sấy và loại vải đang được sấy. |
Lò vi sóng |
Vi điều khiển điều khiển thời gian nấu, công suất nấu và các chức năng khác. |
Tủ lạnh |
Vi điều khiển điều khiển nhiệt độ bên trong tủ lạnh, ánh sáng bên trong và máy nén. |
Máy rửa chén |
Vi điều khiển điều khiển chu trình rửa, bao gồm thời gian rửa, lượng nước, nhiệt độ nước và chất tẩy rửa. |
>>> Bài tiếp theo: Công nghệ 12 Cánh diều bài 25
