Bài: Khuếch đại thuật toán

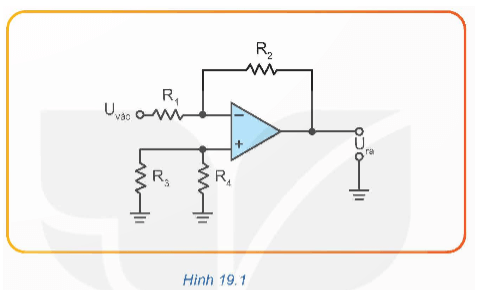

Mở đầu trang 101 Công nghệ 12: Quan sát Hình 19.1 và cho biết trong mạch có các linh kiện điện tử nào?

Lời giải:

Trong mạch có các linh kiện điện tử sau:

- Điện trở:R₁; R₂; R₃; R₄.

- IC khuếch đại thuật toán.

Luyện tập

Luyện tập 1 trang 105 Công nghệ 12: Mạch khuếch đại đảo ở Hình 19.13 có R1 = 1 kΩ, R2 = 10 kΩ

a. Xác định hệ số khuếch đại của mạch.

b. Vẽ tín hiệu lối ra nếu tín hiệu lối vào là điện áp hình sin, biên độ 100 mV, tần số 1

Lời giải:

a. Mạch khuếch đại đảo có hệ số khuếch đại là:

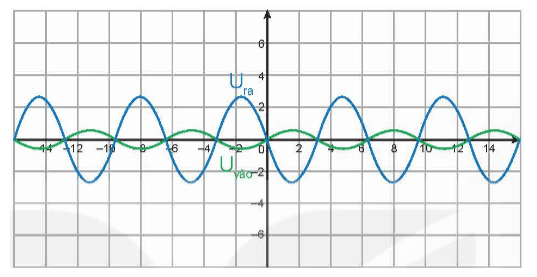

b. Vẽ tín hiệu lối ra:

Luyện tập 2 trang 105 Công nghệ 12: Mạch trừ ở Hình 19.14 có R1 = R3 = 2 kΩ, R2 = R4 = 10 kΩ . Tính điện áp Ura nếu Uvào 1 = 1 V, Uvào 2 = 5 V

Lời giải:

Điện áp ra:

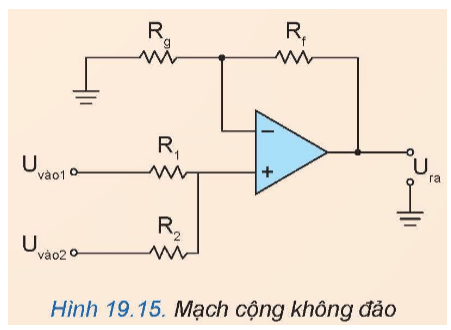

Luyện tập 3 trang 105 Công nghệ 12: Mạch cộng không đảo ở Hình 19.15 có R1 = R2 = 1kΩ, Rf = Rg = 10 kΩ. Tính điện áp Ura nếu Uvào 1 = 1 V, Uvào 2 = 5 V

Lời giải:

Điện áp ra:

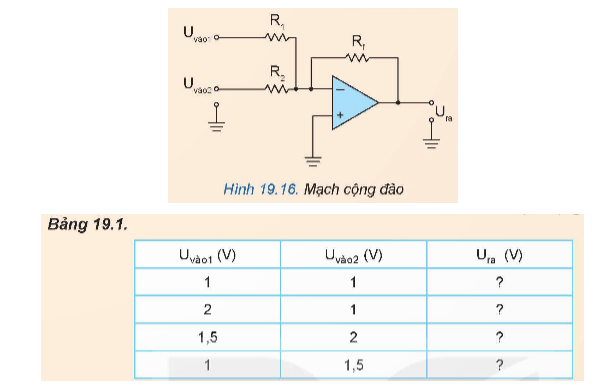

Luyện tập 4 trang 105 Công nghệ 12: Một mạch cộng đảo ở Hình 19.16 có Rf = 3 kΩ , R1 = 1 kΩ , R2 = 1,5 kΩ. Tính điện áp Ura trong Bảng 19.1

Lời giải:

Điện áp ra được tính theo công thức:

Luyện tập 5 trang 106 Công nghệ 12: Một mạch so sánh đảo ở Hình 19.17 có Ucc =12 V, - Ucc = - 12 V.Tính điện áp Ura trong Bảng 19.2

Lời giải:

Công thức tính điện áp ra:

+ Nếu U_vào > U_ngưỡng thì U r a ≈ − U c c Ura≈−Ucc

+ Nếu U_vào < U_ngưỡng thì U r a ≈ U c c Ura≈ Ucc

Ta tính được điện áp ra như sau:

Vận dụng

Vận dụng trang 106 Công nghệ 12: Sử dụng các nguồn tài liệu để tìm thêm ứng dụng của khuếch đại thuật toán trong thực tế.

Lời giải:

Ứng dụng của khuếch đại thuật toán trong thực tế:

- Mạch khuếch đại đơn

- Mạch đệm điện áp

- Mạch tích phân

- Mạch vi phân

- Mạch khếch đại đo lường
