Công nghệ 12 Kết nối tri thức bài 7
Bài 7: Mạng điện hạ áp dùng trong sinh hoạt
VnDoc xin giới thiệu bài Giải bài tập Công nghệ lớp 12 bài 7: Mạng điện hạ áp dùng trong sinh hoạt để bạn đọc cùng tham khảo. Bài viết hướng dẫn bạn đọc trả lời các câu hỏi trong SGK Công nghệ 12 bài 7. Mời các bạn cùng theo dõi chi tiết bài viết dưới đây.
Giải Công nghệ 12 bài 7

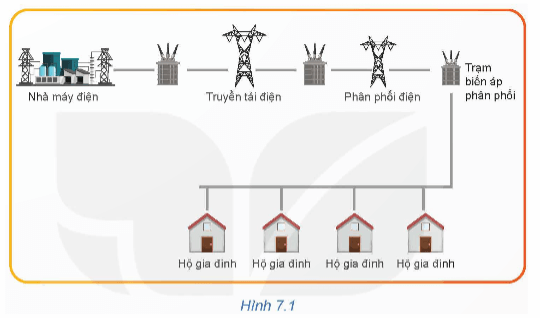

Mở đầu trang 34 Công nghệ 12: Quan sát Hình 7.1 và cho biết mạng điện hạ áp dùng trong sinh hoạt thuộc lưới truyền tải hay phân phối.
Lời giải:
Mạng điện hạ áp dùng trong sinh hoạt thuộc lưới điện phân phối.
Sơ đồ mạng điện trong sinh hoạt
Khám phá trang 35 Công nghệ 12: Nguồn điện cấp cho một khu dân cư được lấy từ đường dây trung áp 22 kV, em hãy cho biết: Làm thế nào để có thể cung cấp điện năng cho các hộ gia đình trong khu dân cư này?
Lời giải:
Để cung cấp điện năng cho các hộ gia đình dùng tỏng sinh hoạt từ đường dây trung áp 22 kV, ta cần thực hiện hạ áp thông qua các trạm hạ áp.
Luyện tập
Luyện tập 1 trang 36 Công nghệ 12: So sánh mạng điện sản xuất quy mô nhỏ và mạng điện hạ áp dụng trong sinh hoạt.
Lời giải:
So sánh mạng điện sản xuất quy mô nhỏ và mạng điện hạ áp dụng trong sinh hoạt:
|
Mạng điện |
Khái niệm |
Đặc điểm |
|
Mạng điện sản xuất quy mô nhỏ |
Công suất tiêu thụ điện năng từ vài chục đến vài trăm kW, lấy điện từ lưới điện phân phối để cung cấp cho tải. |
- Tải phân bố tập trung. - Dùng một máy biến áp riêng hoặc lấy điện từ đường dây hạ áp có điện áp dây/ pha là 380/220 V. |
|
Mạng điện hạ áp dùng trong sinh hoạt |
Thuộc lưới điện phân phối, có nhiệm vụ truyền tải năng lượng điện từ trạm biến áp phân phối đến công tơ điện của người tiêu dùng là các hộ gia đình. |
- Số lượng hộ gia đình sử dụng điện lớn. - Tải tiêu thụ điện có quy mô nhỏ và phân tán. - Mức điện áp thấp, mạng điện hạ áp dùng trong sinh hoạt ở Việt Nam có điện áp 220 V, tần số 50 Hz. |

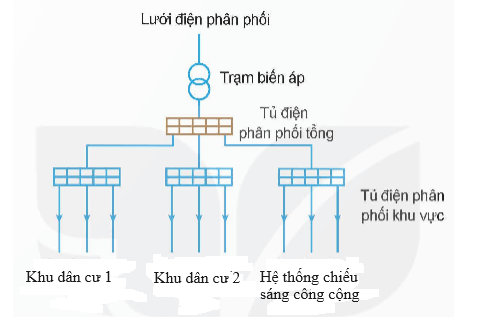

Luyện tập 2 trang 36 Công nghệ 12: Vẽ sơ đồ mạng điện hạ áp cấp cho hai khu dân cư và một hệ thống chiếu sáng công cộng.
Lời giải:
Sơ đồ mạng điện hạ áp cấp cho hai khu dân cư và một hệ thống chiếu sáng công cộng:
Vận dụng

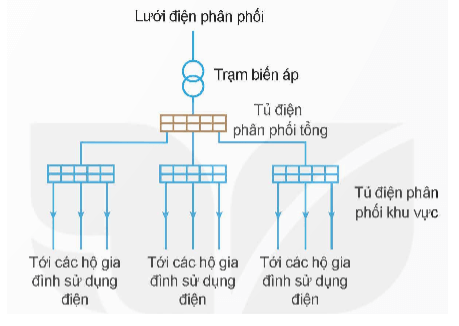

Vận dụng trang 36 Công nghệ 12: Tìm hiểu, vẽ và mô tả về sơ đồ mạng điện hạ áp tại nơi em cư trú.
Lời giải:
- Vẽ sơ đồ mạng điện hạ áp tại nơi em cư trú:
- Mô tả: Khu vực nơi em sinh sống chỉ gồm các hộ gia đình, không có hộ kinh doanh, buôn bán, công ty nên việc bố trí mạng điện đơn giản.
Trắc nghiệm Công nghệ 12 bài 7
Câu 1. Mạng điện hạ áp dùng trong sinh hoạt
A. có số lượng hộ sử dụng điện lớn
B. tải tiêu thụ điện có quy mô nhỏ
C. mức điện áp thấp
D. có số lượng hộ sử dụng điện lớn, tải tiêu thụ điện có quy mô nhỏ và phân tán, mức điện áp thấp
Đáp án đúng là: D
- Đặc điểm của mạng điện hạ áp dùng trong sinh hoạt:
+ Số lượng hộ gia đình sử dụng điện lớn.
+ Tải tiêu thụ điện có quy mô nhỏ và phân tán.
+ Mức điện áp thấp.
Câu 2. Đặc điểm của mạng điện hạ áp dùng trong sinh hoạt là
A. Số lượng gia đình sử dụng điện nhỏ
B. Tải tiêu thụ điện có quy mô lớn
C. Tải tiêu thụ điện tập trung
D. Mức điện áp cao
Đáp án đúng là: C
- Đặc điểm của mạng điện hạ áp dùng trong sinh hoạt:
+ Số lượng hộ gia đình sử dụng điện lớn.
+ Tải tiêu thụ điện có quy mô nhỏ và phân tán.
+ Mức điện áp thấp.
Câu 3. Mạng điện hạ áp dùng trong sinh hoạt có mấy thành phần chính?
A. 1
B. 2
C. 3
D. 4
Đáp án đúng là: D
Mạng điện hạ áp dùng trong sinh hoạt có 4 thành phần chính, gồm:
- Trạm biến áp
- Tủ điện phân phối tổng
- Tủ điện phân phối khu vực
- Đường cáp điện
Câu 4. Đối với mạng điện hạ áp dùng trong sinh hoạt, điện áp ra của trạm biến áp là
A. điện áp ba pha, ba dây
B. điện áp ba pha, bốn dây
C. điện áp ba pha, ba dây hoặc điện áp ba pha, bốn dây
D. bao gồm cả điện áp ba pha, ba dây và điện áp ba pha, bốn dây
Đáp án đúng là: B
Trạm biến áp sử dụng máy biến áp hạ áp, đầu vào lấy điện từ lưới điện phân phối, đầu ra là điện hạ áp ba pha, bốn dây.
Câu 5. Mạng điện hạ áp dùng trong sinh hoạt có tủ điện phân phối tổng đặt ở đâu?
A. Trạm biến áp
B. Khu dân cư
C. Trạm biến áp và khu dân cư
D. Trạm biến áp hoặc khu dân cư
Đáp án đúng là: A
Tủ điện phân phối tổng đặt ở trạm biến áp.
