Bài: Tín hiệu số và các cổng logic cơ bản
Mở đầu trang 112 Công nghệ 12: Quan sát Hình 21.1 và lập bảng các trạng thái đèn Đ1 và Đ2 (sáng/tối) khi các khóa K1 và K2 đóng/mở.
Lời giải:
Lập bảng các trạng thái đèn Đ1 và Đ2(sáng/tối) khi các khóa K1 và K2 đóng/mở:
| Hình | Lập bảng | ||
| a | K1 | K2 | Đ1 |
| đóng | đóng | sáng | |
| đóng | mở | sáng | |
| mở | mở | tối | |
| mở | đóng | sáng | |
| b | K1 | K2 | Đ2 |
| đóng | đóng | sáng | |
| đóng | mở | tối | |
| mở | mở | tối | |
| mở | đóng | tối | |
I. Khái niệm cổng logic

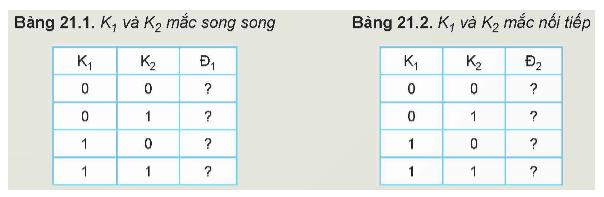

Khám phá trang 113 Công nghệ 12: Trong Hình 21.1 nếu quy ước trạng thái của các khóa K khi đóng là 1 và khi ngắt là 0 trạng thái của bóng đèn khi sáng là 1 và khi tắt là 0. Hãy hoàn thiện trạng thái của bóng đèn Đ1 và Đ2 tùy theo trạng thái của các khóa K trong hai bảng sau :
Lời giải:

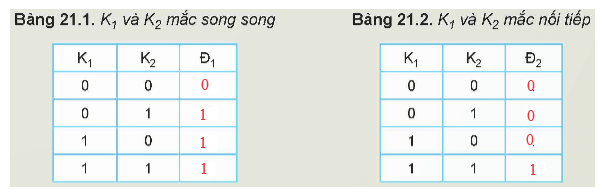

Hoàn thiện trạng thái của bóng đèn Đ1 và Đ2 tùy theo trạng thái của các khóa K trong hai bảng:
Luyện tập
Luyện tập trang 114 Công nghệ 12: Vẽ sơ đồ logic của hàm y = (x1 + x2) + x3. Sử dụng kí hiệu logic trong Hình 21.6.
Lời giải:

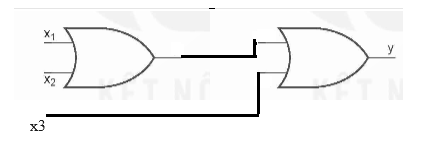

Vẽ sơ đồ logic của hàm y = (x1 + x2) + x3

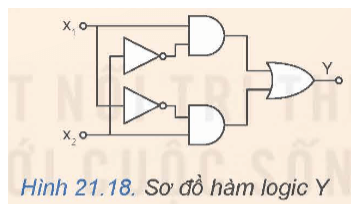

Luyện tập 1 trang 117 Công nghệ 12: Quan sát Hình 21.18, viết hàm logic và bảng chân lí của hàm Y theo x1 và x2.
Lời giải:
- Hàm logic:
- Bảng chân lí:
Luyện tập 2 trang 117 Công nghệ 12: Cho hàm logic y=A¯+BC hãy vẽ sơ đồ của hàm logic này sử dụng các cổng cơ bản đã học ở trên.
Lời giải:
Sơ đồ của hàm logic:
Vận dụng

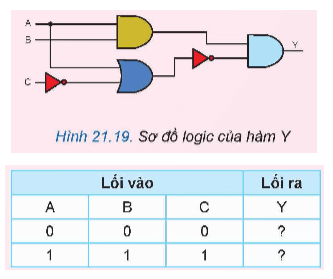

Vận dụng trang 117 Công nghệ 12: Cho sơ đồ của hàm logic Y như Hình 21.19. Hãy xác định trạng thái lối ra của Y theo các lối vào A, B, C cho trong bảng dưới đây.

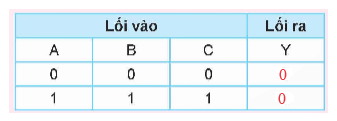

Lời giải:
