Bài: Diode, transistor và mạch tích hợp IC

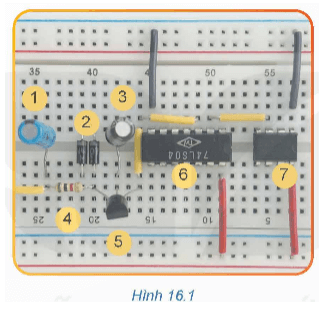

Mở đầu trang 84 Công nghệ 12: Trong mạch lắp ráp Hình 16.1 có các linh kiện: điện trở, tụ điện, diode, transistor và IC. Hãy cho biết linh kiện nào là diode, transistor và IC?
Lời giải:
- Diode là: số 2.
- Transistor: số 5.
- IC: số 6, 7.
I. Diode
Khám phá trang 84 Công nghệ 12: Quan sát Hình 16.2 và cho biết hoạt động, công dụng của diode.
Lời giải:
- Hoạt động của diode: Diode cho dòng điện đi qua theo một chiều nhất định.
- Công dụng của diode:
+ Thường được sử dụng để biến đổi dòng xoay chiều thành dòng một chiều.
+ Sử dụng để ổn áp.
Luyện tập
Luyện tập trang 85 Công nghệ 12: Đọc và cho biết ý nghĩa của các thông số kĩ thuật tương ứng với ba diode trong Bảng 16.2.
Lời giải:
Đọc và cho biết ý nghĩa của các thông số kĩ thuật tương ứng với ba diode trong Bảng 16.2:
- Diode 1N5400:
+ Điện áp ngược lớn nhất: 50 V
+ Dòng định mức: 3 A.
- Diode 1N5402:
+ Điện áp ngược lớn nhất: 200 V
+ Dòng định mức: 3 A.
- Diode 1N4002G:
+ Điện áp ngược lớn nhất: 100 V
+ Dòng định mức: 1 A.
II. Transistor lưỡng cực

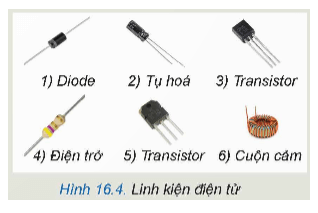

Khám phá trang 86 Công nghệ 12: Hình 16.4 minh họa nhóm các linh kiện điện tử gồm: điện trở, tụ điện, diode và transistor. Hãy cho biết transistor có đặc điểm nhận dạng gì khác so với các linh kiện còn lại?
Lời giải:
Transistor có đặc điểm nhận dạng khác so với các linh kiện còn lại là có 3 chân.
Luyện tập
Luyện tập trang 87 Công nghệ 12: Trên thân của ba linh kiện transistor khác nhau ghi các kí hiệu: C945, A1015, C1815. Em hãy cho biết tên của nước sản xuất và phân loại (NPN hay PNP) của các transistor này
Lời giải:
Tên của nước sản xuất và phân loại (NPN hay PNP) của các transistor:
|
Tên |
Nước sản xuất |
Phân loại |
|
C945 |
Nhật Bản |
NPN |
|
A1015 |
Nhật Bản |
PNP |
|
C1815 |
Nhật Bản |
NPN |
III. Mạch tích hợp IC

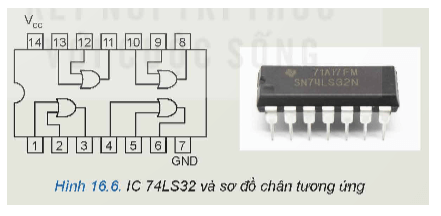

Khám phá trang 87 Công nghệ 12: Quan sát Hình 16.6 và cho biết nhận xét của em về đặc điểm hình dạng và cách bố trí các chân (pin) của IC 74LS32.
Lời giải:
Đặc điểm hình dạng và cách bố trí các chân (pin) của IC 74LS32:
- Đặc điểm hình dạng: IC có rất nhiều chân.
- Cách bố trí chân: bố trí chân theo thứ tự từ 1 cho đến hết, đều cho 2 bên.
