Toán 8: Vẽ hình đơn giản với phần mềm GeoGebra

Bài 1 trang 119 Toán 8 Tập 1:

a) Em hãy trình bày các bước dùng phần mềm GeoGebra để vẽ hình chữ nhật ABCD có AB = 6 cm, AC = 9 cm.

b) Vẽ hình chữ nhật trên trong phần mềm GeoGebra và lưu thành một tệp có đuôi png.

Hướng dẫn giải

a) Dùng phần mềm GeoGebra để vẽ hình chữ nhật ABCE có AB = 6 cm, BC = 9 cm.

Bước 1. Vẽ đoạn thẳng AB và có độ dài 6 cm.

Chọn công cụ → Chọn → Chọn điểm A, nhập bán kính bằng 6.

Chọn công cụ → Chọn → Chọn điểm B nằm trên đường tròn.

Chọn công cụ → Chọn → Chọn điểm A → Chọn điểm B.

Bước 2. Vẽ điểm C nằm trên đường thẳng vuông góc với AB và BC = 9 cm.

Chọn công cụ → Chọn → Nháy chuột vào điểm B → Nháy chuột vào chọn đoạn thẳng AB.

Chọn công cụ → Chọn → Nháy chuột vào điểm B, nhập bán kính bằng 9.

Chọn công cụ → Chọn → Lần lượt nháy chuột vào đường thẳng và đường tròn vừa vẽ.

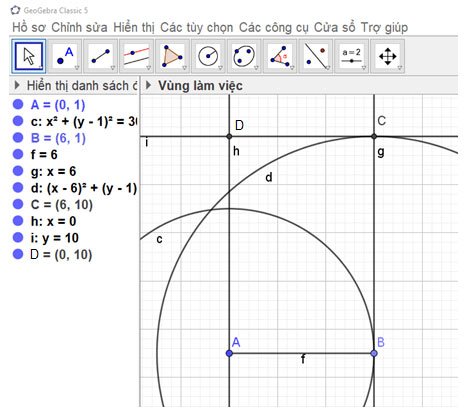

Bước 3. Vẽ điểm D là giao của đường thẳng vuông góc với AB tại A và đường thẳng vuông góc với BC tại C.

Chọn công cụ → Chọn → Nháy chuột vào điểm A → Nháy chuột vào đoạn thẳng AB.

Chọn công cụ → Chọn → Nháy chuột vào điểm C → Nháy chuột vào đoạn thẳng BC.

Chọn công cụ → Chọn → Lần lượt nháy chuột vào hai đường thẳng vừa vẽ.

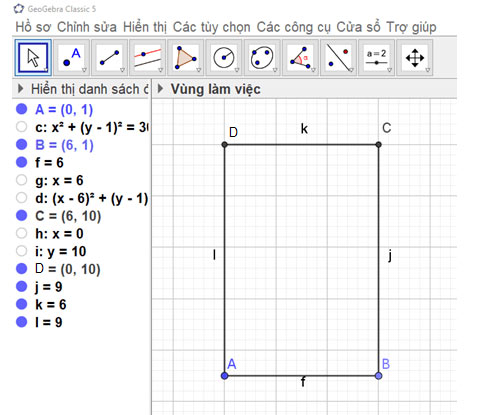

Ẩn các đường tròn và đường thẳng, chọn công cụ để nối B với C, C với D, D với A và thu được hình chữ nhật ABCD.

b) Thực hiện theo các bước ở câu a, ta thu được hình chữ nhật trên trong phần mềm GeoGebra và lưu thành một tệp có đuôi png.

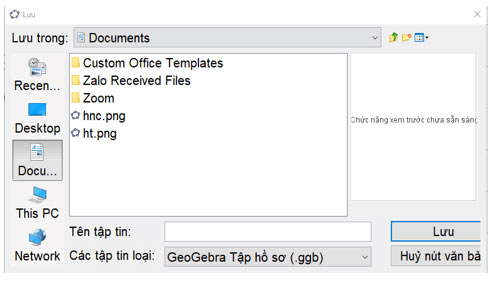

Vào Hồ sơ → Chọn Lưu lại (hoặc chọn Ctrl + S) → Nhập tên vào ô Tên tập tin

Sau đó ấn Lưu, ta đã lưu hình vẽ thành tệp ảnh bằng tên bất kỳ.

Chẳng hạn: Lưu tệp ảnh thành tên hcn.b1.png (như hình vẽ).

Bài 2 trang 119 Toán 8 Tập 1:

a) Em hãy trình bày các bước dùng phần mềm GeoGebra để vẽ hình bình hành ABCD có AB = 4 cm, AC = 5 cm, BC = 6 cm.

b) Vẽ hình bình hành trên trong phần mềm GeoGebra và lưu thành một tệp có đuôi png.

Hướng dẫn giải

Vẽ hình bình hành ABCD có AB = 4 cm, AC = 5 cm, BC = 6 cm.

Bước 1. Vẽ đoạn thẳng AB và có độ dài 4 cm.

Chọn công cụ → Chọn → Chọn điểm A, nhập bán kính bằng 4.

Chọn công cụ → Chọn → Chọn điểm B nằm trên đường tròn.

Chọn công cụ → Chọn → Chọn điểm A → Chọn điểm B.

Bước 2. Vẽ đoạn thẳng AC và có độ dài 5 cm, đoạn thẳng BC và có độ dài 6 cm.

Chọn công cụ → Chọn → Nháy chuột vào điểm A, nhập bán kính bằng 5.

Chọn công cụ → Chọn → Nháy chuột vào điểm B, nhập bán kính bằng 6.

Chọn công cụ → Chọn → Nháy chuột vào hai đường tròn vừa vẽ.

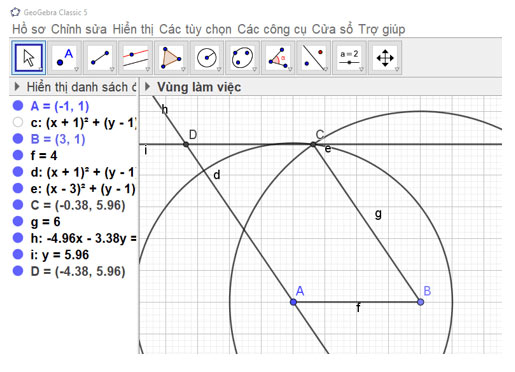

Bước 3. Vẽ điểm D là giao của đường thẳng qua A song song với BC và đường thẳng qua C song song với AB.

Nối B với C, ta được đoạn thẳng BC.

Chọn công cụ → Chọn → Nháy chuột vào điểm C → Nháy chuột vào đoạn thẳng AB.

Chọn công cụ → Chọn → Nháy chuột vào điểm A → Nháy chuột vào đoạn thẳng BC.

Chọn công cụ → Chọn → Lần lượt nháy chuột vào hai đường thẳng vừa vẽ.

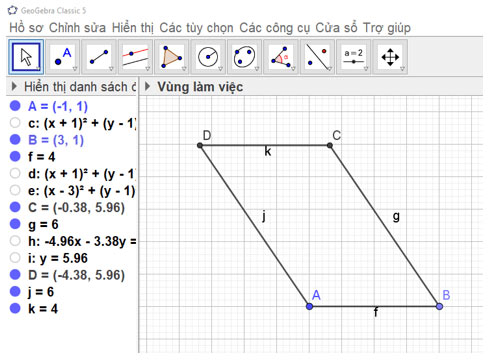

Ẩn các đường tròn, các đường thẳng, chọn công cụ để nối B với C, C với D, D với A và thu được hình bình hành ABCD.

b) Thực hiện theo các bước ở câu a, ta thu được hình bình hành trên trong phần mềm GeoGebra và lưu thành một tệp có đuôi png.

Vào Hồ sơ → Chọn Lưu lại (hoặc chọn Ctrl + S) → Nhập tên vào ô Tên tập tin

Sau đó ấn Lưu, ta đã lưu hình vẽ thành tệp ảnh bằng tên bất kỳ.

Chẳng hạn: Lưu tệp ảnh thành tên hbh.b2.png (như hình vẽ).
